Aktuell haben wir Board und Schaltplan von Tobi (DC3TC):

* Schaltplan: swr_opamp_dk9cl_sparkfun_rev_V10.sch * Board: swr_opamp_dk9cl_sparkfun_rev_V11_Druck.brd * Layout zum ätzen, inkl. Drill-Aid: swr_opamp_dk9cl_sparkfun_rev_V11_layout.pdf

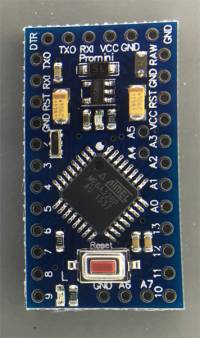

Das Board ist auf einen chinesischen Nachbau des Pro Mini von Sparkfun zugeschnitten. Leider bekommt man bei einer Bestellung aus China leicht verschiedene Versionen, die sich in der Anordnung der Pins unterscheiden. Das aktuelle Layout bezieht sich auf diese Version:

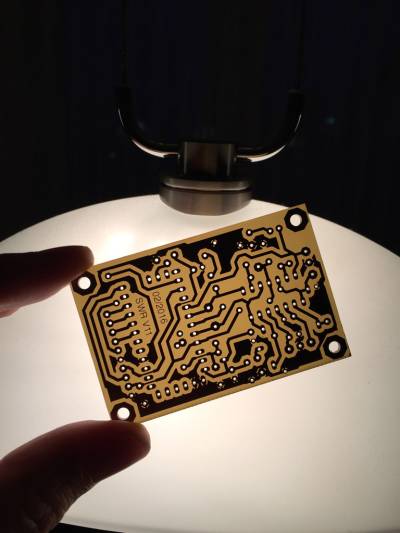

So sieht das fertige Board aus:

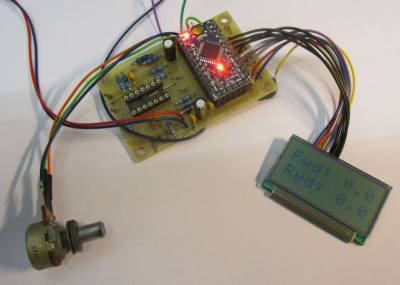

Ein Foto vom ersten Prototyp von Tobi (DC3TC):
